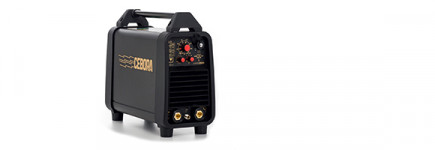

WIN TIG DC 180 M
Základní prvky
Zelené podbarvení značí prvek, který je nezbytný pro funkci stroje a musí být vždy zvolen. Prvky takto označené nemají žádné další varianty, které lze volit u prvků se žlutým podbarvením.
Volba možné varinaty
Žluté podbarvení značí prvek nezbytný pro funkci stroje. Tyto prvky se často vyskytují v několika variantách a platí, že výběrem varianty lze konfigurovaný stroj optimalizovat pro konkrétní použití.
Volné vybavení
Šedé podbarvení značí prvek či díl, který není nezbytný pro fukci stroje jako takového. Tyto prvky zvyšují uživatelský komfort, rozšiřují funkcionalitu, nebo jde o prvky související se zapojením stroje.
...Určením stroje je práce v malých výrobních podnicích a dílnách, kde se neočekává průmyslová produkce, při svařování metodou TIG stejnosměrným napětím/proudem.

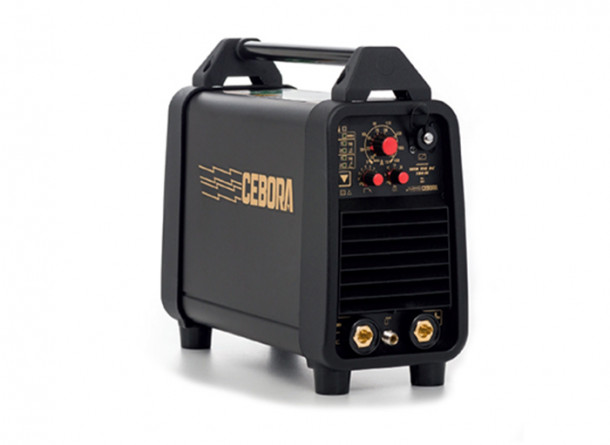

- CEBORA WIN TIG DC 180 M je základní zdroj s výstupním proudem 5 - 180A, který je k dispozici i při vysoké energetické účinnosti. Stabilita výstupního napětí je vyšší, nežli 99,8%. Generátor poskytuje dokonale vyhlazený stejnosměrný DC proud s možností modulace kladné i záporné půlvlny. Svařování obalenou elektrodou - MMA je pro tento generátor spíše doplňková možnost, přesto ale překvapí systémem omezujícím "foukání oblouku".
- V zájmu zvýšení energetické účinnosti, ale i v zájmu snížení vnitřní kontaminace silových prvků má ventilátor vhánějící do generátoru vzduch proměnlivé otáčky v závislosti na teplotě chlazených silových prvků. Režim DC je k dispozici od 5 do 180A.
- Zařízení podporuje dálkové ovládání UP/DOWN z rukojeti hořáku i otočné ovladače potenciometrem pro regulaci svařovacího proudu. Navíc je možné doplnit stroj o velmi praktické a osvědčené proporcionální nožní nebo ruční ovládání.
Hlavní výhody
√ Silové prvky generátoru striktně oddělené od řídící elektroniky pro zvýšení životnosti a spolehlivosti.
√ Vysoká energetická účinnost generátoru a teplotně řízený chladící systém dále snižující spotřebu energie.
√ Vysocekvalitní svařování obalenou elektrodou výstupním napětím DC.
Možnosti zařízení z hlediska užívání a technologie
√ Jednoduché ovládaní pomocí otočných ovladačů na čelním panelu.
|
PROVOZNÍ VÝKONY |
HODNOTA |
| Řízení výkonu | Plynulá regulace ovladačem |
| Provozní zatížitelnost * | 8/5 |
| REŽIM TIG DC | |
| Rozsah stabilního výstupu proudu | 5 - 180A |
| Dovolené zatížení v 35% desetiminutového zátěžového cyklu | 180A |
| Dovolené zatížení v 60% desetiminutového zátěžového cyklu | 135A |
| Dovolené zatížení ve 100% desetiminutového zátěžového cyklu | 110A |
| REŽIM MMA | |
| Rozsah stabilního výstupu proudu | 10 - 140A |
| Dovolené zatížení v 30% desetiminutového zátěžového cyklu | 140A |
| Dovolené zatížení v 60% desetiminutového zátěžového cyklu | 115A |
|
Dovolené zatížení ve 100% desetiminutového zátěžového cyklu |
95A |
|
TECHNOLOGIE SVAŘOVÁNÍ |
HODNOTA |
| Přípustné metody svařování | TIG DC, MMA |
| Technologie zapálení obloku | HF |
| REŽIM TIG DC | |
| Stabilita napětí/proudu | <0,2% |
| REŽIM MMA | |
| Výstup svařovacího napětí/proudu | DC |
| HUMAN INTERFACE A KONEKTIVITA | HODNOTA |
| Human interface obecně (rozhraní člověk/stroj) | otočné ovladače |
| Human interface rozšířené (rozhraní člověk/stroj) | NE |
| Machine interface LOCAL (rozhraní stroj/stroj) | NE |
| Machine interface NETWORK (rozhraní stroj/stroj) | NE |
| ENERGIE A PRACOVNÍ PROSTŘEDÍ | HODNOTA |
| Napájení ze sítě standardní (možnosti vnitřního přepojení jsou i na 3x220 / 230V, 3x415 / 440V) | 1x230V 50/60Hz |
| Splnění normy omezující průmyslové rušení napájecí sítě (PFC) | ANO |
| Jištění v rozvaděči | 16A |
| Účinnost | >85% |
|
Spotřeba naprázdno |
<50W |
|
Spotřeba energie při výkonu odpovídajícím zatížení 60% TIG |
4,0kVA |
|
Spotřeba energie při výkonu odpovídajícím zatížení 100% TIG |
2,7kVA |
|
Spotřeba energie při výkonu odpovídajícím zatížení 100% MMA |
2,3kVA |
| Třída krytí | IP 23S |
| ROZMĚRY A HMOTNOST | HODNOTA |
| Výška *** | 340mm |
| Šířka | 171mm |
| Hloubka |
420mm |
| Hmotnost *** | 10,3kg |
* 8/5 = zatížení v jedné směně /// 16/6 = průmyslové zatížení /// 24/7 = nepřetržité zatížení.
** Technologie poskytuje velké množství variant kombinací použitelných výkonů plasmy, technických plynů a rychlostí řezu. Pro neuvedené materiály je třeba hodnotu zjistit dotazem našeho technického oddělení.
*** Data nelze poskytnout zcela přesně, protože jsou závislá na zvolené konfiguraci stroje. Uvedena je typická hodnota.
...Změna technických parametrů je vyhrazena bez předchozího upozornění.
Zdroj se základním vybavením
551
Kompletní základ připravený k dodatečné konfiguraci
(( 1 )) Součástí základní konfigurace je zemnící kabel
(( 2 )) Zdroj lze volitelně vybavit věžovitým vozíkem
(( 3 )) Dodatečný výběr technologických prvků, dalšího příslušenství a doplňků
Volitelné vybavení
1653
Dvou policový věžovitý transportní vozík s odkládací plochou pro lahev o průměru 180mm
(( √ )) Transportní prvek pro manipulaci se zdrojem a lahví na jednom společném vozíku
(( Kombinace )) Nejsou
(( Možnosti )) Druhá, spodní police může sloužit jako odkládací plocha pro nářadí apod.
(( Stav )) Možnost objednat dodatečně
193
Speciální nožní ovladač sloužící k plynulé regulaci svařovacího proudu s funkcí ON/OFF
(( √ )) Pohodlné nastavení a regulace svařovacího proudu jednoduchým pohybem v průběhu svařování
(( Kombinace )) Nejsou
(( Možnosti )) Délka přívodního kabelu 5m
(( Stav )) Možné objednat dodatečně a kdykoliv připojit ke zdroji
1180
Redukce pro připojení datového kabelu svařovacího hořáku a nožního pedálu
(( √ )) Vhodné pro připojení datového kabelu hořáku a nožního pedál pro regulaci proudu na jednom zdroji
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Možné objednat dodatečně a kdykoliv připojit
187
Ruční ovladač sloužící k plynulé regulaci svařovacího proudu otočným ovladačem
(( √ )) Pohodlné nastavení a regulace svařovacího proudu otočným ovladačem v průběhu svařování
(( Kombinace )) Nejsou
(( Možnosti )) Možnost doplnit o prodlužovací kabel (1192)
(( Stav )) Lze objednat i dodatečně a kdykoliv připojit ke zdroji
1192
Prodlužovací kabel pro ruční ovladač s otočným ovladačem
(( √ )) Kabelové prodloužení v délce 5 metrů
(( Kombinace )) Vhodné pro ruční ovladač pro regulaci svařovacího proudu (187)
(( Možnosti )) Nejsou
(( Stav )) Možné objednat dodatečně a kdykoliv propojit s ovladačem a zdrojem
631
Lahvový ventil pro redukování průtoku připojeného Argonu, a nebo jiných směsný plynů
(( √ )) Ventil je vybaven vstupním manometrem (tlak v láhvi) a výstupním manometrem (průtok plynu v litrech/min)
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Redukční ventil je osazen připojovacím závitem W21.8x1/14″
