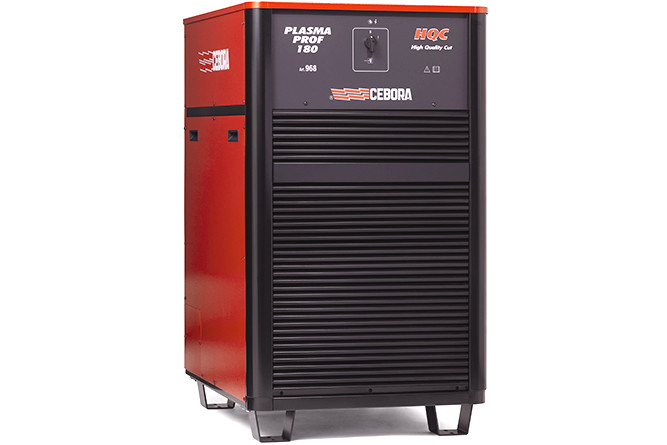

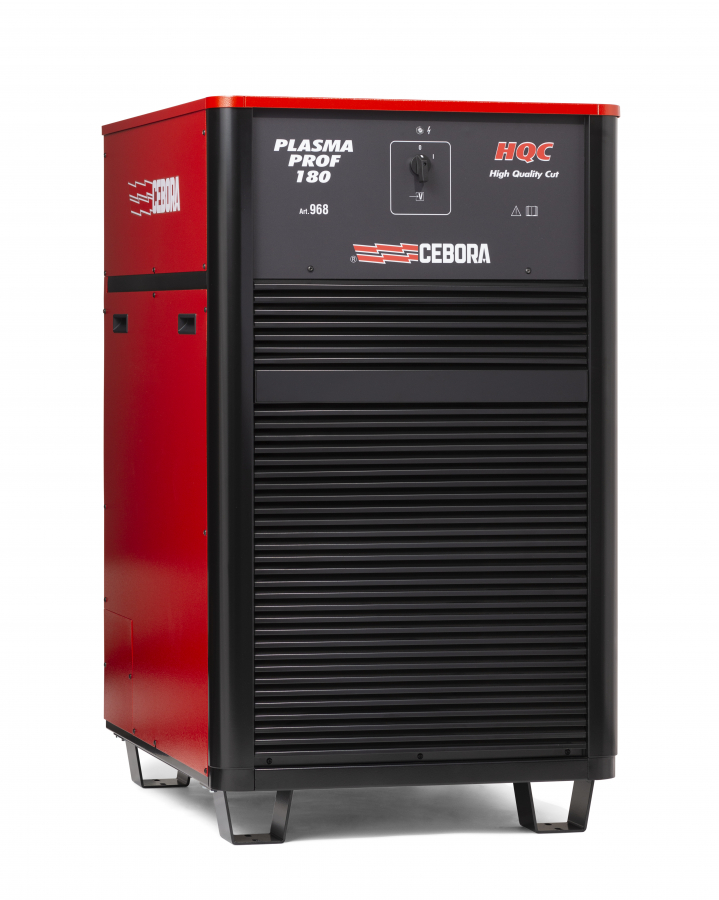

PLASMA PROF 180 HQC

...Určením stroje je tvrdá práce v průmyslu při řezání kovů plasmovým paprskem syceným proudem do 180A. Charakteristická je vynikající kvalita povrchu při zachování vysoké rychlosti řezu uhlíkatých i vysocelegovaných ocelí. Stroj skvěle řeže také slitiny hliníku, ale i zvláštní žárupevné a žáruvzdorné materiály. Ekonomika provozu je díky vyspělé technologii mimořádně příznivá.

• CEBORA PROF 180 HQC je špičkový průmyslový generátor s maximálním pracovním proudem 5 - 180A při zatížení 100%. Vysoký výkon generátoru umožňuje řezání efektivním čistým řezem u uhlíkaté oceli do síly 50mm, chromniklové oceli do 40mm, hliníku a jeho slitin do 40mm. Stabilita plasmového paprsku zaručuje vysoceproduktivní řezání středně silných konstrukčních materiálů (12 - 15mm) maximálním výkonem 180A při rychlostech 2,7 - 3,5m/min. Synergické programy zahrnují také optimalizované řezání nižšími proudy pro dosažení excelentní kvality řezu. Pro řezání chromniklových ocelí je možné využít systém sekundární ochrany vodním aerosolem, což je technologie přibližující výsledky řezu kvalitě laseru při zachování mnohem většího rozsahu řezaných tlouštěk materiálu.
• Generátor využívá osvědčené konstrukční schéma usměrnění a regulace typu Chopper. Činnost generátoru, ale i navázaných, modulárně řešených technologických jednotek, řídí průmyslový mikroprocesor ARM se 32 bitovou architekturou. Řešení přináší vysokou spolehlivost běhu SW a spolehlivou digitální komunikaci jednotek. Kvalita a výkon procesoru se naplno projeví při výpočtech potřebných pro udržení ultrastabilního, neobyčejně tenkého, fokusovaného plasmového paprsku s vysokou koncentrací energie do 1mm3 ionizovaného plasmového plynu.
• Generátor je možné propojit s jednotkou managementu průtoků technických plynů PGC-D. Jde digitalizovaný systém přesného řízení průtoku plynů s promyšlenou a komplexní  synergickou funkcí. Manuální nastavení průtoků je snadné, šipky ukazují, jak je třeba průtok plynů zkorigovat. Displej informuje o reálných hodnotách, ale také o kombinaci zvolených plynů s ohledem na řezaný materál. Přepínání mezi řezáním a značením je vyvoláno jednoduchým povelem na displeji. Plynové cesty se otevírají automaticky, čímž je nastavení jednotky dílem několika sekund. Jednotka PGC-D připojuje stlačený vzduch, kyslík (O2), dusík (N2), argon (Ar). Uživatelský komfort podporuje grafické zobrazení vhodných kombinací dílů hořáku, to přináší v důsledku i snadné dodržení technologické kázně, potřebné pro perfektní výsledky řezání.
• Pro řezání vysocelegovaných ocelí technickými plyny s obsahem vodíku lze připojit bezpečnostní PGC-H2 jednotku řízení průtoku vodíkového plynu. Stejná jednotka je využitelná i pro řezání některých slitin hliníku. Jednotka PGC-H2 připojuje  směs vodíku a dusíku (F5), směs vodíku a argonu (H35), a její ovládání je plně integrováno do jednotky PGC-D.
• Generátor je možné, jako alternativu k jednotce PGC-D, propojit i s pokročilou, plně automatizovanou jednotkou APGC. Je to bezobslužně pracující digitalizovaná jednotka přesného řízení průtoku plynů. Veškerá nastavení jsou realizována přímo z pálícího 2D automatu, když je zařízení připojeno digitálním průmyslovým Interface. Jednotka připojuje stlačený vzduch, kyslík (O2), dusík (N2), argon (Ar), směs vodíku a dusíku (F5), směs vodíku a argonu (H35).
• Zvláštní technologickou vymožeností je špičkový systém sekundární ochrany vodním aerosolem WCS. Vodní aerosol výrazně vylepšuje výsledky při řezání nerezových ocelí a hliníku. Voda při řezání silně redukuje vnos tepla do materiálu, a tedy eliminuje jeho kroucení. Podstatnou výhodou je také zanedbatelná oxidace povrchu, což umožňuje materiály bez dalších úprav svařovat i metodami TIG a MAG. Nezanedbatelná je výsledně nízká cena řezu, protože odpadá sekundární ochrana technickým plynem.
• Pro zapojení do 2D pálících systémů, které nedisponují plnými možnostmi ovládání funkcí stroje prostřednictvím Interface, je možné připojit pokročilý Touch-screen HQCT panel. Tak je možné veškeré ovládání přemístit například ke kontrolní obrazovce 2D pálícího stroje, což zvyšuje uživatelský komfort.
• Vysokonapěťová zapalovací jednotka optimalizovaná pro hořák CP455G dovoluje instalovat systém i na velkoformátové 2D pálící stroje do délky 24x6m.

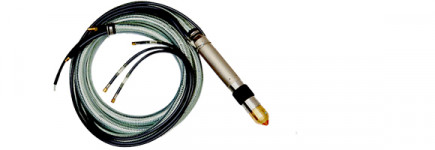

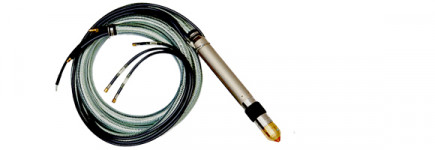

• CEBORA CP 455G je Hi-Tech plasmový hořák využívající několika průmyslových patentů firmy CEBORA S.p.A. Autorem patentů a celkového řešení hořáku je jeden ze světově významných vědců, působících v oboru teorie nízkoenergetické plasmy, který pracuje pro firmu CEBORA. Principem jde o Dual Gas hořák s vyspělou termodynamickou fokusací plasmy, je kapalinou chlazený až do prvotního štítu hlavy hořáku.
• Kapalinové chlazení s uzavřeným okruhem obstarává dokonalé chlazení plasmového hořáku. Bezpečnost a kvalitu chlazení kontroluje průtokové čidlo a teplotní snímače. Činnost celého systému je plně integrována do SW technologického celku, kdy displej může zobrazit zcela konkrétní stav procesu chlazení. Systém je plně integrován do generátoru.
