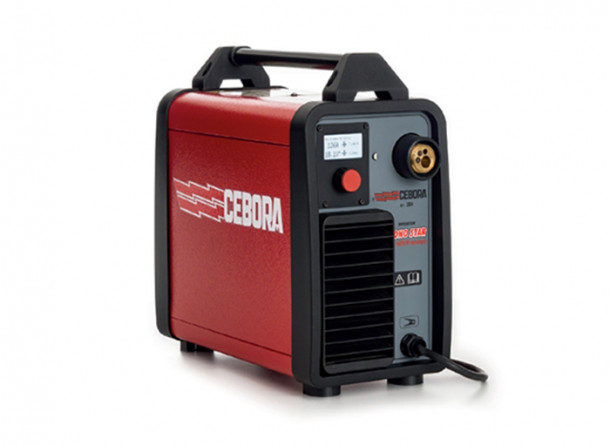

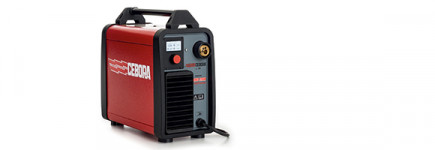

...CEBORA MONO STAR MIG 1620/M je jednofázový synergický zdroj, který je určen pro svařování metodou MIG/MAG. Jde o jedinečný zdroj z hlediska provozu schopnosti, nízké hmotnosti a výkonu.



  • Tento zdroj klade hlavní důraz na svařování metodou MIG/MAG se zaměřením na vysokou produktivitu. Mimořádně stabilní oblouk je dostatečně kvalitní pro jakostní svařování nelegovaných i jemnozrnných ocelí i tzv. MIG pájení pozinkovaných materiálů proudy do do 120A (tl. 3 - 4mm).
  • Zdroj je vhodný pro údržbářské provozy, autoservisy, kde probíhají svářečské práce při opravách moderních pozinkových karoserií. Dále je určen pro montážně-svářečské práce přímo v terénu.
  • Poskytuje možnost jednoduchého přepólování výstupů. Nízká hmotnost a synergický program pro trubičkový drát s vnitřní ochrannou o průměru 0,9 mm výrazně podporuje možnost nasazení tohoto stroje v terénu. Jednofázové napájení a nízký příkon při vydaném vysokém výkonu přinášejí možnosti pracovat v náročných podmínkách napájení mobilními generátory.
  • Plynulá regulace výsupní impedance podtrhuje moderní řešení tohoto moderního zdroje. Synergické programy pro MIG/MAG svařování jsou snadno modifikovatelné.
  • Součástí zdroje je kompaktní dvou kladkový podavač svařovacího drátu integrovaný do těla zdroje a unašeč cívek (5kg - 200mm). Motor podávání je vybaven čidlem otáček s digitální zpětnou vazbou.
  • Zdroj je osazen LCD displejem pro intuitivní a uživatelsky přívětivé ovládání a nastavení všech dostupných funkcí a parametrů systému.
  • Pro připojení hořáku je stroj vybaven standardní EURO koncovkou, což umožňuje použít standardní hořák MIG.










Hlavní výhody

√  Chlazené silové prvky, striktně oddělené od řídící elektroniky.

 Procesorem řízená tlumivka s elektronicky nastavitelnou impedancí.

Zdvojený jednofázový frekvenční měnič (Inverter) s modulární konstrukcí a plochou křivkou dovoleného zatížení.

√  Kompaktní dvou kladkový podavač drátu (průměr kladek 30 mm).

√  Centrální mikroprocesor CEBORA 54100.

  Dodáváno se zemnicím kabelem (délka 2 m - průřez 16 mm2) a svorkou.

Možnosti zařízení hlediska užívání technologie

 Plně digitalizovaný ovladač s OLED displejem a jedním synergickým otočným ovladačem.

  Podavač optimalizován pro základní spektrum používaných velikostí svařovacích drátů.

 Invertor je dodáván s mnoha novými a snadno nastavitelnými funkcemi, které jsou přístupné čelního panelu displejem.

√  Široká škála synergických křivek jako základní, nebo doplňková výbava za příplatek.

PRACOVNÍ VÝKONY

HODNOTA

Minimální stabilní výstup svařovacího proudu

20 A

Maximální stabilní výstup svařovacího proudu

160 A
Počet výkonových stupňů Plynulá regulace

Dovolené zatížení ve 20% desetiminutového zátěžového cyklu

160 A
Dovolené zatížení ve 80% desetiminutového zátěžového cyklu  110 A
Dovolené zatížení ve 100% desetiminutového zátěžového cyklu  100 A
Použitelné průměry svařovacího drátu (Fe)(mm)

0,6/0,8/0,9

Použitelné průměry svařovacího drátu (Trubičkové)(mm)

0,9

Použitelné průměry svařovacího drátu (Al/CuSi3/Inox)(Příplatková výbava)(mm)

0,6/0,8/0,9

Použitelné cívky svařovacího drátu D 200 - hmotnost 5 Kg

FUNKČNÍ ŘEŠENÍ

HODNOTA
Svařovací hořák - Připojení Hořák 3 - 5 m, EURO koncovka
Svařovací hořák - Způsob jeho chlazení
Svařovací hořák - Možnost ovládání z těla hořáku NE
Koncepční řešení podavače svařovacího drátu Integrovaný ve zdroji
Počet podávacích kladek x počet hnaných kladek 2x2
FUNKCIONALITA HODNOTA
Elektronická synergie ANO
Možnost pulzního režimu NE
Funkce 2/4 Takt ANO
Programy ANO
Vlastní programy NE
Dofuk plynu nastavitelný ANO
Bodovací režim ANO
ENERGIE A PRACOVNÍ PROSTŘEDÍ HODNOTA
Napájení ze sítě 1x230V 50/60 Hz
Jištění v rozvaděči 20 A
Spotřeba energie při vydaném výkonu svářečky 160 A 4,5 KVA

Spotřeba energie při vydaném výkonu svářečky 110 A

2,8 KVA
Spotřeba energie při vydaném výkonu svářečky 100 A 2,5 KVA
Třída krytí (Tělesa > 12,5mm + odolné kapající vodě) IP 23 S
ROZMĚRY A HMOTNOST HODNOTA
Výška 380 mm
Šířka  196 mm
Hloubka  420 mm
Hmotnost 11 kg



8/5 = zatížení v jedné směně /// 16/6 = průmyslové zatížení /// 24/7 = nepřetržité zatížení.

** Technologie poskytuje velké množství variant kombinací použitelných výkonů plasmy, technických plynů a rychlostí řezu. Pro neuvedené materiály je třeba hodnotu zjistit dotazem našeho technického oddělení.

*** Data nelze poskytnout zcela přesně, protože jsou závislá na zvolené konfiguraci stroje. Uvedena je typická hodnota.



...Změna technických parametrů je vyhrazena bez předchozího upozornění.

Zdroj se základním vybavením

304

MONO STAR MIG 1620/M

Kompletní základ připravený k dodatečné konfiguraci

(( 1 )) V základu dodáváno se zemnícím kabelem a kompaktním podavačem studeného drátu
(( 2 )) Zdroj lze volitelně vybavit přepravním vozíkem
(( 3 )) Dodatečný výběr technologických prvků, dalšího příslušenství a doplňků

Volitelné vybavení

647

Redukční ventil pro CO2

Lahvový ventil pro redukování průtoku CO2

(( √ )) Ventil je vybaven vstupním manometrem (tlak v láhvi) a výstupním manometrem (průtok plynu v litrech/min)
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Redukční ventil je osazen připojovacím závitem G 3/4″

631

Redukční ventil pro Argon/Směsné plyny

Lahvový ventil pro redukování průtoku připojeného Argonu, a nebo jiných směsný plynů

(( √ )) Ventil je vybaven vstupním manometrem (tlak v láhvi) a výstupním manometrem (průtok plynu v litrech/min)
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Redukční ventil je osazen připojovacím závitem W21.8x1/14″

1653

Transportní vozík 180mm

Dvou policový věžovitý transportní vozík s odkládací plochou pro lahev o průměru 180mm

(( √ )) Transportní prvek pro manipulaci se zdrojem a lahví na jednom společném vozíku
(( Kombinace )) Nejsou
(( Možnosti )) Druhá, spodní police může sloužit jako odkládací plocha pro nářadí apod.
(( Stav )) Možnost objednat dodatečně

Svařovací hořáky

25AK

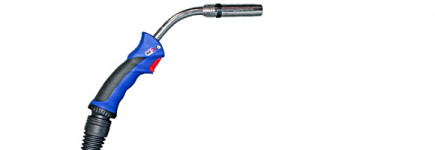

Binzel MB GRIP 25 AK

Vzduchem chlazený hořák MIG/MAG s optimalizovaným systémem chlazení a krátkou ergonomickou rukojetí

(( √ )) Kulový kloub mezi kabelovým svazkem a rukojetí hořáku s optimálním úhlem pro perfektní manipulaci
(( Zatížení při 60% )) CO2 - 230A / Směsný plyn - 200A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm

24KD

Binzel MB GRIP 24 KD

Vzduchem chlazený hořák MIG/MAG s optimalizovaným systémem chlazení a krátkou ergonomickou rukojetí

(( √ )) Kulový kloub mezi kabelovým svazkem a rukojetí hořáku s optimálním úhlem pro perfektní manipulaci
(( Zatížení při 60% )) CO2 - 250A / Směsný plyn - 220A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm

15AK

Binzel MB GRIP 15 AK

Vzduchem chlazený hořák MIG/MAG s optimalizovaným systémem chlazení a krátkou ergonomickou rukojetí

(( √ )) Kulový kloub mezi kabelovým svazkem a rukojetí hořáku s optimálním úhlem pro perfektní manipulaci
(( Zatížení při 60% )) CO2 - 180A / Směsný plyn - 150A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,6 - 1,0mm

E25

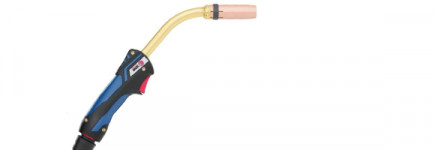

Binzel MB EVO 25

Vzduchem chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání

(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 60% )) CO2 - 230A / Směsný plyn - 200A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm

E24

Binzel MB EVO 24

Vzduchem chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání

(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 60% )) CO2 - 250A / Směsný plyn - 220A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm

E15

Binzel MB EVO 15

Vzduchem chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání

(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 35/60% )) CO2 - 180/150A / Směsný plyn - 180/150A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,6 - 1,0mm
