MIG SYNSTAR 350 TS
Základní prvky
Zelené podbarvení značí prvek, který je nezbytný pro funkci stroje a musí být vždy zvolen. Prvky takto označené nemají žádné další varianty, které lze volit u prvků se žlutým podbarvením.
Volba možné varinaty
Žluté podbarvení značí prvek nezbytný pro funkci stroje. Tyto prvky se často vyskytují v několika variantách a platí, že výběrem varianty lze konfigurovaný stroj optimalizovat pro konkrétní použití.
Volné vybavení
Šedé podbarvení značí prvek či díl, který není nezbytný pro fukci stroje jako takového. Tyto prvky zvyšují uživatelský komfort, rozšiřují funkcionalitu, nebo jde o prvky související se zapojením stroje.
...Určením stroje je nejnáročnější práce v průmyslu při svařování metodou MIG/MAG. Tento zdroj představuje zcela novou konstrukční architekturu, která splňuje ty nejpřísnější požadavky na výkon a spotřebu v průmyslovém prostředí. Robustní konstrukce, kompletně vyrobená z pozinkované oceli, odolá i nejtěžším podmínkám.
- CEBORA SYNSTAR 350 TS je invertorový generátor pro svařování metodou MIG/MAG. Výstupní proud 10 - 350A je k dispozici i při maximální energetické účinnosti. Zdroj je navržen pro nejnáročnější svařovací práce, stabilita výstupního napětí je vyšší, nežli 99,8%, regulace je možná s přesností 1A.
- Zdroj je vybaven odděleně chlazenou výkonovou elektronikou. Proudění vzduchu zajišťují ventilátory uvnitř chladicího tunelu, což zajišťuje dokonalé odělení elektroniky a zamezí se tak kontaminaci vodivým prachem. V zájmu zvýšení energetické účinnosti má ventilátor vhánějící do generátoru vzduch proměnlivé otáčky v závislosti na teplotě chlazených silových prvků.
- Zdroj je jako jeden z mála vybaven funkcí DUAL-VOLTAGE. To znamená, že nabízí možnost přepojení vnitřních svorek z třífázového napájení 3x400V 50/60 Hz na jednofázové 1x230V 50/60 Hz.
- V základu je součástí konfigurace i inovovaný čtyř kladkový podavač svařovacího drátu oddělený od těla zdroje, doplňkově může být součástí i chladící agregát se zvýšeným chladícím výkonem a zdvojeným ventilátorem a také přepravní vozík pro lepší manipulaci se zdrojem.
- Svařování obalenou elektrodou - MMA je pro tento generátor spíše doplňková možnost, přesto ale překvapí systémem omezujícím "foukání oblouku". Mnohé užité funkce jsou společností CEBORA patentovány.
- Standardem jsou režimy MIG Short a MIG Manual. V prvním případě se jedná o zkratový režim se synergickým programem a naprogramovaným vztahem mezi napětím a proudem. V druhém případě jde o manuální zkratový režim s nezávislým nastavením rychlosti podávání drátu a napětí s možností nastavení počáteční synergie.
- Obsahuje také důmyslně sestavené synergické programy, které se postarají o správné nastavení automaticky po zadání základních údajů o materiálu, jeho síle a poloze svařování. Synergické programy jsou snadno modifikovatelné. Kalibrace systému pak umožňuje také úplné nastavení všech parametrů svařování a procesních proměnných, jako například nastavení vlastností svařovacího hořáku.
- Na objednávku lze invertor vybavit speciální funkcionalitou pro pulzní svařování MIG Pulse, nebo MIG Double Pulse. Tyto funkce májí velký význam při svařovacích aplikacích, které kladou nároky na nízké tepelné ovlivnění základního materiálu. Výsledkem je perfektní vzhled svarů s typickou kresbou.
- Uživatelské rozhraní tvoří integrovaný barevný dotykový LCD displej o rozměru 5,0'' a jeden otočný ovladač s funkcí kliku. Displej zobrazuje kontextové menu, nastavení parametrů je ulehčeno přehlednou animací nastavovaných parametrů. Kalibrovaný systém měření napětí a proudu má přesnost 1%. Port USB pro zálohování dat a aktualizaci softwaru je užitečným doplňkem. Zařízení podporuje dálkové ovládání UP/DOWN z rukojeti hořáku.
Hlavní výhody
√ Vysokofrekvenční generátor typu Invertor s plochou křivkou dovoleného zatížení.
√ Silové prvky generátoru striktně oddělené od řídící elektroniky pro zvýšení životnosti a spolehlivosti.
√ Vysoká energetická účinnost generátoru a teplotně řízený chladící systém dále snižující spotřebu energie.
√ Inovovaný čtyř kladkový podavač drátu (průměr kladek 30 mm), všechny kladky jsou hnané s dvojitým přítlakem. Snadná výměna kladek dle typu a průměru drátu.
√ Vybaveno chladícím agregátem se zvýšeným chladícím výkonem a zdvojeným ventilátorem. Snadno odnímatelná chladicí mřížka.
√ Dodáváno s přepravním vozíkem, zemnicím kabelem (délka 3,5 m - průřez 50 mm2).
Možnosti zařízení z hlediska užívání a technologie
√ Přehledný digitalizovaný ovladač s dotykovým displejem a centrálním otočným ovladačem.
√ Konstrukce navržená pro nejtěžší svařovací práce s maximálním výkonem i při 100% zatížení.
√ Obsahuje programy pro dráty 0,8/1,0/1,2mm a pulzní synergické programy.
√ Možnost rychlé aktualizace firmwaru přes USB port, nebo port RS 232.
√ Účinná pomoc svářečům při nastavování optimálních strategií díky důmyslným synergickým programům.

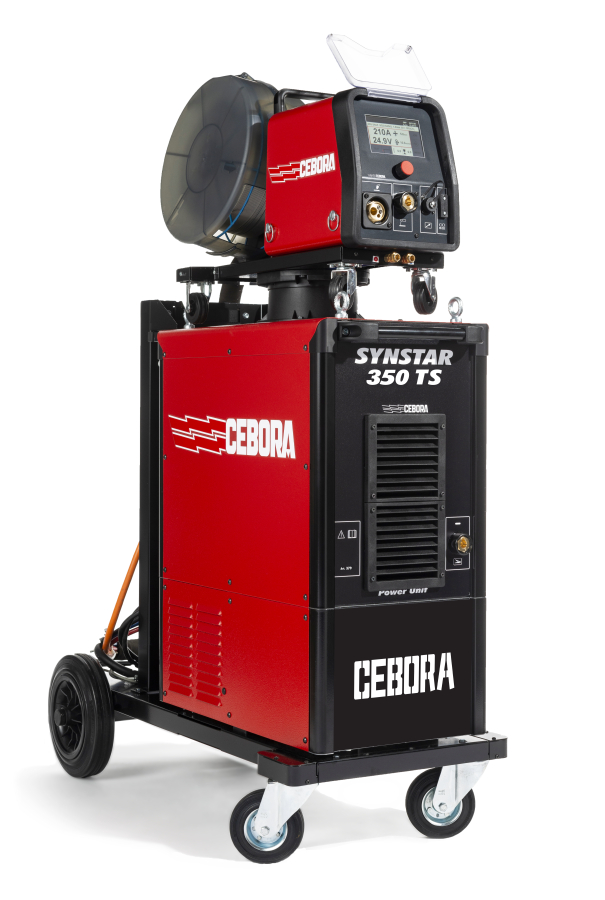

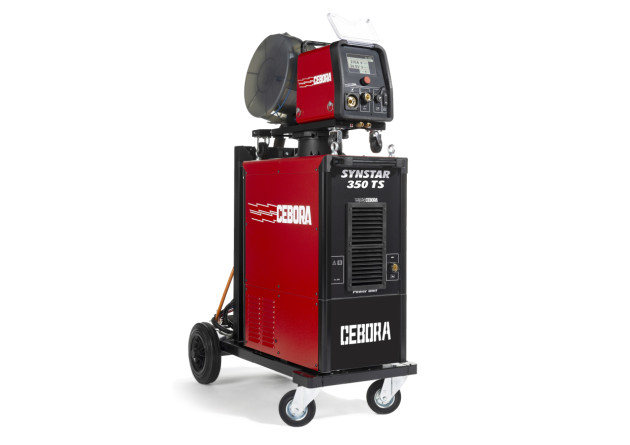

Zdroj se základním vybavením
379
11-3920-580-150-0.jpg)
Kompletní základ připravený k dodatečné konfiguraci
(( 1 )) V základu dodáváno s přepravním vozíkem, zemnícím kabelem a odděleným podavačem studeného drátu
(( 2 )) Zdroj je v základu vybaven i chladícím agregátem
(( 3 )) Možnost výběru funkcionality pro MIG pulzní svařování
(( 4 )) Dodatečný výběr technologických prvků, dalšího příslušenství a doplňků
Technologické prvky
231
Rozšíření funkcionality o speciální funkci pro pulzní svařování - MIG Pulse
(( √ )) Funkce pro svařovací aplikace, které kladou nároky na nízké tepelné ovlivnění materiálu
(( Kombinace )) Lze doplnit o funkce MIG Double Pulse (233) a MIG 3D Pulse (814)
(( Možnosti )) Nejsou
(( Stav )) Instalováno přímo výrobcem před dodáním zdroje
813
Rozšíření funkcionality o speciální funkci pro pulzní svařování - MIG Double Pulse
(( √ )) Funkce vhodná pro svařovací aplikace, kladoucí nároky na nízké tepelné ovlivnění materiálu
(( Kombinace )) Nutné vždy objednat v kombinaci s funkcí MIG Pulse (238)
(( Možnosti )) Nejsou
(( Stav )) Instalováno přímo výrobcem před dodáním zdroje
Volitelné vybavení
1686
1-3927-580-150-0.jpg)
Inovovaný chladící agregát se zvýšeným chladícím výkonem a zdvojeným ventilátorem
(( √ )) Profesionální kapalinové chlazení hořáků s kompaktním designem a stabilním výkonem
(( Kombinace )) Nejsou
(( Možnosti )) Snadno odnímatelná chladicí mřížka, vhodné pro nepřetržitý provoz
(( Stav )) Napájení přívodním kabelem 1x230V/N/PE/50Hz
647
Lahvový ventil pro redukování průtoku CO2
(( √ )) Ventil je vybaven vstupním manometrem (tlak v láhvi) a výstupním manometrem (průtok plynu v litrech/min)
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Redukční ventil je osazen připojovacím závitem G 3/4″
631
Lahvový ventil pro redukování průtoku připojeného Argonu, a nebo jiných směsný plynů
(( √ )) Ventil je vybaven vstupním manometrem (tlak v láhvi) a výstupním manometrem (průtok plynu v litrech/min)
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Redukční ventil je osazen připojovacím závitem W21.8x1/14″
2069.XX
Kabelové propojení pro připojení odděleného podavače studeného drátu ke zdroji svařování, pruřez 70mm2
(( √ )) Vhodné v případech, kdy je žádoucí umístit podavač studeného drátu do větší vzdálenosti od zdroje svařování
(( Kombinace )) Nejsou
(( Možnosti )) Dodání v šesti možných délkách - 2069.05 - 1,5 m // 2069 - 5 m // 2069.10 - 10 m // 2069.15 - 15 m // 2069.20 - 20 m // 2069.25 - 25 m
(( Stav )) Možné objednat dodatečně a kdykoliv připojit
2053
Redukce pro připojení hořáku s funkcí UP/DOWN z konektory 10 na 19PIN
(( √ )) Vhodné v případech, kdy je hořák UP/DOWN osazen konektorem 19PIN
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Možné objednat dodatečně a kdykoliv připojit
Svařovací hořáky
36KD

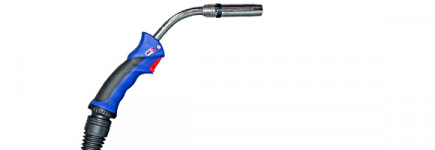

Vzduchem chlazený hořák MIG/MAG s optimalizovaným systémem chlazení a krátkou ergonomickou rukojetí
(( √ )) Kulový kloub mezi kabelovým svazkem a rukojetí hořáku s optimálním úhlem pro perfektní manipulaci
(( Zatížení při 60% )) CO2 - 320A / Směsný plyn - 290A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm
G501
Kapalinou chlazený hořák MIG/MAG s optimalizovaným systémem chlazení a krátkou ergonomickou rukojetí
(( √ )) Kulový kloub mezi kabelovým svazkem a rukojetí hořáku s optimálním úhlem pro perfektní manipulaci
(( Zatížení při 100% )) CO2 - 550A / Směsný plyn - 500A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 1,0 - 1,6mm
G501D
Kapalinou chlazený hořák MIG/MAG s optimalizovaným systémem chlazení a krátkou ergonomickou rukojetí
(( √ )) Kulový kloub mezi kabelovým svazkem a rukojetí hořáku s optimálním úhlem pro perfektní manipulaci
(( Zatížení při 100% )) CO2 - 500A / Směsný plyn - 450A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 1,0 - 1,6mm
G401D
Kapalinou chlazený hořák MIG/MAG s optimalizovaným systémem chlazení a krátkou ergonomickou rukojetí
(( √ )) Kulový kloub mezi kabelovým svazkem a rukojetí hořáku s optimálním úhlem pro perfektní manipulaci
(( Zatížení při 100% )) CO2 - 400A / Směsný plyn - 350A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm
E36

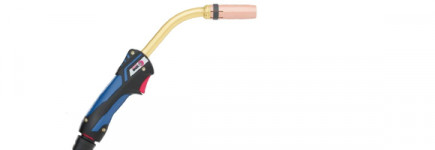

Vzduchem chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání
(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 60% )) CO2 - 320A / Směsný plyn - 290A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm
E501
Kapalinou chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání
(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 100% )) CO2 - 550A / Směsný plyn - 500A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 1,0 - 1,6mm
E501D
Kapalinou chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání
(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 100% )) CO2 - 500A / Směsný plyn - 450A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 1,0 - 1,6mm
E401
Kapalinou chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání
(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 100% )) CO2 - 450A / Směsný plyn - 400A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm
E401D
Kapalinou chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání
(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 100% )) CO2 - 400A / Směsný plyn - 350A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm
|
PRACOVNÍ VÝKONY |
HODNOTA |
|
Rozsah stabilního výstupu proudu při napájení 3x400V 50/60 Hz (MIG/MAG / MMA) |
10 - 350 A / 10 - 330 A |
|
Rozsah stabilního výstupu proudu při napájení 1x230V 50/60 Hz (MIG/MAG / MMA) |
10 - 340 A / 10 - 320 A |
|
Provozní zatížitelnost * |
24/7 |
| Řízení výkonu | Plynulá elektronická regulace po 1A |
| Dovolené zatížení ve 100% desetiminutového zátěžového cyklu pro svařování MIG/MAG (3x400V 50/60 Hz / 1x230V 50/60 Hz) |
300 A / 300 A |
| Dovolené zatížení ve 60% desetiminutového zátěžového cyklu pro svařování MIG/MAG (3x400V 50/60 Hz / 1x230V 50/60 Hz) | 350 A / 320 A |
| Dovolené zatížení ve 40% desetiminutového zátěžového cyklu pro svařování MIG/MAG (1x230V 50/60 Hz) | 340 A |
| Dovolené zatížení ve 100% desetiminutového zátěžového cyklu pro svařování MMA (3x400V 50/60 Hz / 1x230V 50/60 Hz) | 280 A / 280 A |
| Dovolené zatížení ve 60% desetiminutového zátěžového cyklu pro svařování MMA (3x400V 50/60 Hz / 1x230V 50/60 Hz) | 330 A / 300 A |
| Dovolené zatížení ve 40% desetiminutového zátěžového cyklu pro svařování MMA (1x230V 50/60 Hz) | 320 A |
| Použitelné průměry svařovacího drátu (Fe)(mm) |
0,8/1,0/1,2 |
| Použitelné průměry svařovacího drátu (Al)(mm) |
0,8/1,0/1,2 |
| Použitelné průměry svařovacího drátu (Inox)(mm) |
0,8/1,0/1,2 |
| Použitelné průměry svařovacího drátu (Trubičkové)(mm) |
1,2 |
| Použitelné cívky svařovacího drátu | D 300, hmotnost 18 Kg |
|
FUNKČNÍ ŘEŠENÍ |
HODNOTA |
| Svařovací hořák - Připojení | Hořák 3 - 5 m, EURO koncovka |
| Svařovací hořák - Způsob jeho chlazení | Kapalinou |
| Svařovací hořák - Možnost ovládání z těla hořáku | ANO |
| Koncepční řešení podavače svařovacího drátu | Oddělený podavač |
| Počet podávacích kladek x počet hnaných kladek | 4x4 |
| FUNKCIONALITA, HUMAN INTERFACE A KONEKTIVITA | HODNOTA |
| Elektronická synergie | ANO |
| Možnost pulzního režimu | ANO (za příplatek) |
| Funkce 2/4 Takt | ANO |
| Programy | ANO |
| Dofuk plynu nastavitelný | ANO |
| Bodovací režim | ANO |
| Human interface obecně (rozhraní člověk/stroj) | Barevný dotykový displej + otočný volič |
| Machine interface LOCAL (rozhraní stroj/stroj) | 1 x USB, nebo RS 232 |
| ENERGIE A PRACOVNÍ PROSTŘEDÍ | HODNOTA |
| Napájení ze sítě standardní (DUAL-VOLTAGE) | 3x400V 50/60 Hz nebo 1x230V 50/60 Hz |
| Splnění normy omezující průmyslové rušení napájecí sítě (PFC) | ANO |
| Jištění v rozvaděči (3x400V 50/60 Hz / 1x230V 50/60 Hz) | 16 A / 28 A |
| Účinnost | >85% |
| Spotřeba naprázdno | <50W |
| Spotřeba energie při vydaném výkonu svářečky 350 A při napájení 3x400V 50/60 Hz (MIG/MAG) | 14,2 KVA |
| Spotřeba energie při vydaném výkonu svářečky 300 A při napájení 3x400V 50/60 Hz (MIG/MAG) | 10,8 KVA |
| Spotřeba energie při vydaném výkonu svářečky 330 A při napájení 3x400V 50/60 Hz (MMA) | 14,2 KVA |
| Spotřeba energie při vydaném výkonu svářečky 280 A při napájení 3x400V 50/60 Hz (MMA) | 10,6 KVA |
| Třída krytí | (Tělesa > 12,5mm + odolné kapající vodě) IP 23 S |
| ROZMĚRY A HMOTNOST | HODNOTA |
| Výška | 1398 mm |
| Šířka | 527 mm |
| Hloubka | 1078 mm |
| Hmotnost | 95 kg |
* 8/5 = zatížení v jedné směně /// 16/6 = průmyslové zatížení /// 24/7 = nepřetržité zatížení.
** Technologie poskytuje velké množství variant kombinací použitelných výkonů plasmy, technických plynů a rychlostí řezu. Pro neuvedené materiály je třeba hodnotu zjistit dotazem našeho technického oddělení.
*** Data nelze poskytnout zcela přesně, protože jsou závislá na zvolené konfiguraci stroje. Uvedena je typická hodnota.
...Změna technických parametrů je vyhrazena bez předchozího upozornění.
 |
