MIG EVO 350 TC SYNERGIC
Základní prvky
Zelené podbarvení značí prvek, který je nezbytný pro funkci stroje a musí být vždy zvolen. Prvky takto označené nemají žádné další varianty, které lze volit u prvků se žlutým podbarvením.
Volba možné varinaty
Žluté podbarvení značí prvek nezbytný pro funkci stroje. Tyto prvky se často vyskytují v několika variantách a platí, že výběrem varianty lze konfigurovaný stroj optimalizovat pro konkrétní použití.
Volné vybavení
Šedé podbarvení značí prvek či díl, který není nezbytný pro fukci stroje jako takového. Tyto prvky zvyšují uživatelský komfort, rozšiřují funkcionalitu, nebo jde o prvky související se zapojením stroje.

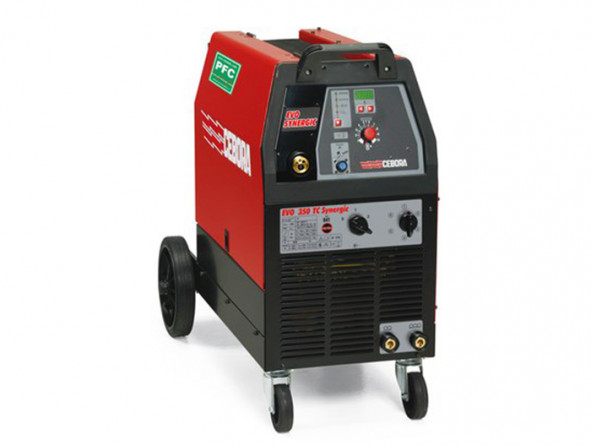

...CEBORA MIG EVO 350 TC SYNERGIC je třífázový zdroj s mimořádnou charakteristikou výstupu, dodává zpracované napětí usměrňovači a dále svařovacímu hořáku. Je poloautomatem s konvenčním generátorem, vybaveným mikroprocesorovým řídícím systémem s funkcemi elektronické synergie.
- Tento zdroj je pro své dobré vlastnosti oblíbený ve výrobních kovodělných a zámečnických provozech a pokrývá celé spektrum svářečských prací při výrobním svařování ocelových konstrukcí se zaměřením na dílenské svařovací práce nízkými a středními proudy.
- Vyznačuje se skvělou stabilitou oblouku v celém rozsahu svařovacích proudů. Výtečné vlastnosti projevuje i při svařování tenkých a středních materiálů zkratem bez rozstřiku. Díky synergickému řízení má stroj minimální nároky na odbornou znalost svářečské obsluhy a to je velmi výhodné pro mnoho výrobních organizací, které se potýkají s nedostatkem kvalifikovaných svářečů.
- Součástí zdroje je vestavěný podavač studeného drátu. Motor podávání je vybaven čidlem otáček s digitální zpětnou vazbou.
- Pro připojení hořáku je stroj vybaven standardní EURO koncovkou, což umožňuje použít buď standardní hořák MIG, nebo hořák Push-Pull 2003. Připojením speciálního hořáku Push-Pull 2003 s vlastním motorickým podáváním v rukojeti, jsou automaticky zpřístupněny programy pro svařování hliníku.
Hlavní výhody
√ Robustní zdroj energie určen do extrémních podmínek použití.
√ Široký rozsah synergických křivek, 16 pozic svařovacího proudu.
√ Chlazené silové prvky, striktně oddělené od řídící elektroniky.
√ Čtyř kladkový podavač drátu (průměr kladek 30 mm). Snadná výměna kladek dle typu a průměru drátu.
√ Možnost použití hořáku Push Pull 2003.
√ Dodáváno s přepravním vozíkem, zemnicím kabelem (délka 3,5 m - průřez 35 mm2) a svorkou.
Možnosti zařízení z hlediska užívání a technologie
√ Podavač optimalizován pro široké spektrum používaných velikostí svařovacích drátů.
√ Nejlepší možná volba pro kovovýrobu, která pokrývá skutečně celý rozsah potřeb výrobního svařování.
√ Vynikající optimalizace přináší vynikající svařovací vlastnosti.
|
PRACOVNÍ VÝKONY |
HODNOTA |
|
Minimální stabilní výstup svařovacího proudu |
60 A |
|
Maximální stabilní výstup svařovacího proudu |
350 A |
| Počet výkonových stupňů | 2 x 8 = 16 |
|
Dovolené zatížení ve 40% desetiminutového zátěžového cyklu |
350 A |
| Dovolené zatížení ve 60% desetiminutového zátěžového cyklu | 290 A |
| Dovolené zatížení ve 100% desetiminutového zátěžového cyklu | 220 A |
| Použitelné průměry svařovacího drátu | 0,6 / 0,8 / 0,9 / 1,0 / 1,2 mm |
| Použitelné cívky svařovacího drátu | D 300, hmotnost 15 Kg |
|
FUNKČNÍ ŘEŠENÍ |
HODNOTA |
| Svařovací hořák - Připojení | EURO koncovka, hořáky 3 - 5 m |
| Svařovací hořák - Způsob jeho chlazení | Protékajícím ochranným plynem |
| Svařovací hořák - Možnost ovládání z těla hořáku | NE |
| Koncepční řešení podavače svařovacího drátu | Integrovaný ve zdroji |
| Počet podávacích kladek x počet hnaných kladek | 4x4 |
| FUNKCIONALITA | HODNOTA |
| Elektronická synergie | ANO |
| Funkce 2/4 Takt | ANO |
| Nižšší přibližovací rychlost před zapálením svařovacího oblouku | ANO |
| Elektronicky řízený měkký start svařovacího oblouku | ANO |
| Dofuk plynu nastavitelný | ANO |
| Automaticky odměřované bodování | ANO |
| Přepólování výstupního napětí (pro použití svařovacího drátu s vlastní ochranou) | NE |
| ENERGIE A PRACOVNÍ PROSTŘEDÍ | HODNOTA |
| Napájení ze sítě | 1x230-400V 50/60 Hz |
| Jištění v rozvaděči | 40A (230V) 25A (400V) |
| Spotřeba energie při vydaném výkonu svářečky 350 A | 15,9 KVA |
| Spotřeba energie při vydaném výkonu svářečky 290 A | 10,7 KVA |
| Spotřeba energie při vydaném výkonu svářečky 220 A | 7,6 KVA |
| Třída krytí | (Tělesa > 12,5mm + odolné kapající vodě) IP 21 S |
| ROZMĚRY A HMOTNOST | HODNOTA |
| Výška | 795 mm |
| Šířka | 542 mm |
| Hloubka | 915 mm |
| Hmotnost | 95 kg |
* 8/5 = zatížení v jedné směně /// 16/6 = průmyslové zatížení /// 24/7 = nepřetržité zatížení.
** Technologie poskytuje velké množství variant kombinací použitelných výkonů plasmy, technických plynů a rychlostí řezu. Pro neuvedené materiály je třeba hodnotu zjistit dotazem našeho technického oddělení.
*** Data nelze poskytnout zcela přesně, protože jsou závislá na zvolené konfiguraci stroje. Uvedena je typická hodnota.
...Změna technických parametrů je vyhrazena bez předchozího upozornění.

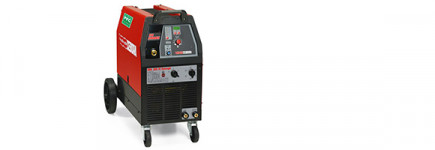

Zdroj se základním vybavením
641
Kompletní základ připravený k dodatečné konfiguraci
(( 1 )) V základu dodáváno s přepravním vozíkem, zemnícím kabelem a integrovaným podavačem studeného drátu
(( 2 )) Dodatečný výběr technologických prvků, dalšího příslušenství a doplňků
Volitelné vybavení

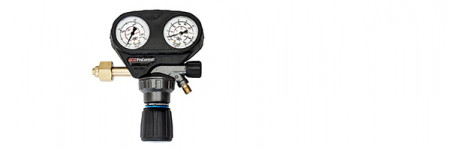

647
Lahvový ventil pro redukování průtoku CO2
(( √ )) Ventil je vybaven vstupním manometrem (tlak v láhvi) a výstupním manometrem (průtok plynu v litrech/min)
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Redukční ventil je osazen připojovacím závitem G 3/4″
631
Lahvový ventil pro redukování průtoku připojeného Argonu, a nebo jiných směsný plynů
(( √ )) Ventil je vybaven vstupním manometrem (tlak v láhvi) a výstupním manometrem (průtok plynu v litrech/min)
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Redukční ventil je osazen připojovacím závitem W21.8x1/14″
Svařovací hořáky

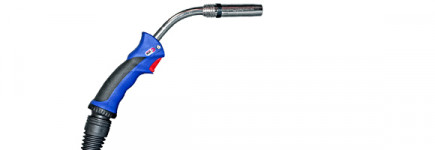

36KD
Vzduchem chlazený hořák MIG/MAG s optimalizovaným systémem chlazení a krátkou ergonomickou rukojetí
(( √ )) Kulový kloub mezi kabelovým svazkem a rukojetí hořáku s optimálním úhlem pro perfektní manipulaci
(( Zatížení při 60% )) CO2 - 320A / Směsný plyn - 290A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm

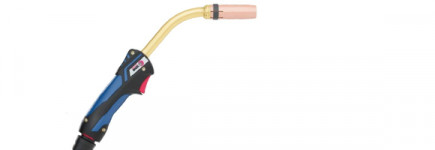

E36
Vzduchem chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání
(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 60% )) CO2 - 320A / Směsný plyn - 290A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm
