MIG EVO 160 M COMBI
Základní prvky
Zelené podbarvení značí prvek, který je nezbytný pro funkci stroje a musí být vždy zvolen. Prvky takto označené nemají žádné další varianty, které lze volit u prvků se žlutým podbarvením.
Volba možné varinaty
Žluté podbarvení značí prvek nezbytný pro funkci stroje. Tyto prvky se často vyskytují v několika variantách a platí, že výběrem varianty lze konfigurovaný stroj optimalizovat pro konkrétní použití.
Volné vybavení
Šedé podbarvení značí prvek či díl, který není nezbytný pro fukci stroje jako takového. Tyto prvky zvyšují uživatelský komfort, rozšiřují funkcionalitu, nebo jde o prvky související se zapojením stroje.

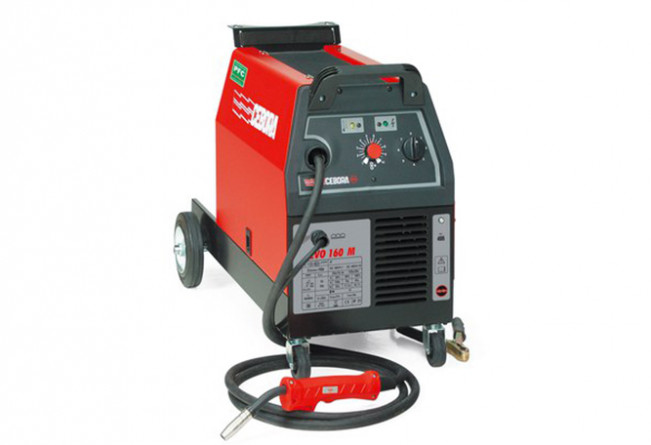

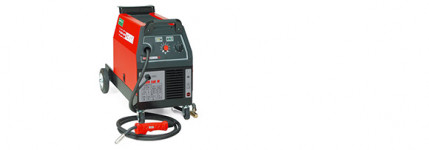

...CEBORA MIG EVO 160 M COMBI je jednofázový transformátor s integrovanou tlumivkou, který dodává zpracované napětí na usměrňovač a do svařovacího hořáku CEBORA s pevným připojením.
- Tento zdroj je určen pro lehké svářečské práce opravárenského charakteru. Poskytuje dostatečnou stabilitu oblouku v celém rozsahu svařovacích proudů, ve zkratu až nad 120A s mírným rozstřikem.
- Zdroj je úspěšně nasazován při opravách automobilové techniky. Je vhodný i k práci v terénu, na montážích a všude tam, kde je výhodné volit MIG/MAG metodu.
- Součástí je kompaktní dvou kladkový podavač svařovacího drátu. Zdroj může pracovat s cívkami o průměru 200 mm. Na svařovací hořák lze přivést napětí přesvorkováním výstupu generátoru. Je vhodný také pro svařování trubičkovým drátem o průměru 0,9 mm s vlastní ochranou.
Hlavní výhody
√ Robustní zdroj energie určen do extrémních podmínek použití.
√ Kompaktní dvou kladkový podavač drátu (průměr kladek 30 mm).
√ Dodáváno se zemnicím kabelem (délka 2,3 m - průřez 16 mm2) a svorkou.
√ Dodáváno s ručním hořákem CEBORA v délce 3m.
Možnosti zařízení z hlediska užívání a technologie
√ Podavač optimalizován pro základní spektrum používaných velikostí svařovacích drátů.
√ Vynikající optimalizace přináší vynikající svařovací vlastnosti.
√ Snadné nstavení uživatelských parametrů.
|
PRACOVNÍ VÝKONY |
HODNOTA |
|
Minimální stabilní výstup svařovacího proudu |
28 A |
|
Maximální stabilní výstup svařovacího proudu |
160 A |
| Počet výkonových stupňů | 1 x 7 = 7 |
| Dovolené zatížení ve 20% desetiminutového zátěžového cyklu | 120 A |
| Dovolené zatížení ve 60% desetiminutového zátěžového cyklu | 70 A |
| Dovolené zatížení ve 100% desetiminutového zátěžového cyklu | 55 A |
| Použitelné průměry svařovacího drátu (mm) | 0,6 / 0,8 (0,9 drát s vlastní ochranou) |
| Použitelné cívky svařovacího drátu | D 200, hmotnost 5 Kg |
|
FUNKČNÍ ŘEŠENÍ |
HODNOTA |
| Svařovací hořák - Připojení | 150 A 3m pevné připojení |
| Svařovací hořák - Způsob jeho chlazení | Protékajícím ochranným plynem |
| Svařovací hořák - Možnost ovládání z těla hořáku | NE |
| Konepční řešení podavače svařovacího drátu | Integrovaný ve zdroji |
| Počet podávacích kladek x počet hnaných kladek | 2x2 |
| FUNKCIONALITA | HODNOTA |
| Elektronická synergie | NE |
| Funkce 2/4 Takt | NE |
| Nižšší přibližovací rychlost před zapálením svařovacího oblouku | NE |
| Elektronicky řízený měkký start svařovacího oblouku | NE |
| Dofuk plynu nastavitelný | NE |
| Automaticky odměřované bodování | NE |
| Přepólování výstupního napětí (pro použití svařovacího drátu s vlastní ochranou) | ANO |
| ENERGIE A PRACOVNÍ PROSTŘEDÍ | HODNOTA |
| Napájení ze sítě | 1x230V 50/60 Hz |
| Jištění v rozvaděči | 16 A |
| Spotřeba energie při vydaném výkonu svářečky 120 A | 4,6 KVA |
| Spotřeba energie při vydaném výkonu svářečky 70 A | 2,1 KVA |
| Spotřeba energie při vydaném výkonu svářečky 55 A | 1,5 KVA |
| Třída krytí | (Tělesa > 12,5mm + odolné kapající vodě) IP 21 S |
| ROZMĚRY A HMOTNOST | HODNOTA |
| Výška | 531 mm |
| Šířka | 395 mm |
| Hloubka | 690 mm |
| Hmotnost | 29 kg |
* 8/5 = zatížení v jedné směně /// 16/6 = průmyslové zatížení /// 24/7 = nepřetržité zatížení.
** Technologie poskytuje velké množství variant kombinací použitelných výkonů plasmy, technických plynů a rychlostí řezu. Pro neuvedené materiály je třeba hodnotu zjistit dotazem našeho technického oddělení.
*** Data nelze poskytnout zcela přesně, protože jsou závislá na zvolené konfiguraci stroje. Uvedena je typická hodnota.
...Změna technických parametrů je vyhrazena bez předchozího upozornění.
Zdroj se základním vybavením
495
Kompletní základ připravený k dodatečné konfiguraci
(( 1 )) V základu dodáváno s přepravním vozíkem, zemnícím kabelem a integrovaným podavačem studeného drátu
(( 2 )) Dodatečný výběr technologických prvků, dalšího příslušenství a doplňků
Volitelné vybavení
647
Lahvový ventil pro redukování průtoku CO2
(( √ )) Ventil je vybaven vstupním manometrem (tlak v láhvi) a výstupním manometrem (průtok plynu v litrech/min)
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Redukční ventil je osazen připojovacím závitem G 3/4″
631
Lahvový ventil pro redukování průtoku připojeného Argonu, a nebo jiných směsný plynů
(( √ )) Ventil je vybaven vstupním manometrem (tlak v láhvi) a výstupním manometrem (průtok plynu v litrech/min)
(( Kombinace )) Nejsou
(( Možnosti )) Nejsou
(( Stav )) Redukční ventil je osazen připojovacím závitem W21.8x1/14″
Svařovací hořáky
24KD
Vzduchem chlazený hořák MIG/MAG s optimalizovaným systémem chlazení a krátkou ergonomickou rukojetí
(( √ )) Kulový kloub mezi kabelovým svazkem a rukojetí hořáku s optimálním úhlem pro perfektní manipulaci
(( Zatížení při 60% )) CO2 - 250A / Směsný plyn - 220A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm
15AK
Vzduchem chlazený hořák MIG/MAG s optimalizovaným systémem chlazení a krátkou ergonomickou rukojetí
(( √ )) Kulový kloub mezi kabelovým svazkem a rukojetí hořáku s optimálním úhlem pro perfektní manipulaci
(( Zatížení při 60% )) CO2 - 180A / Směsný plyn - 150A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,6 - 1,0mm
E24
Vzduchem chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání
(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 60% )) CO2 - 250A / Směsný plyn - 220A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,8 - 1,2mm
E15
Vzduchem chlazený hořák MIG/MAG s optimální polohou tlačítek a plochou rukojetí pro precizní ovládání
(( √ )) Rukojeť v 2-komponentním robustním a ergonomickém provedení s promyšlenou konstrukcí kulového kloubu
(( Zatížení při 35/60% )) CO2 - 180/150A / Směsný plyn - 180/150A
(( Možnosti )) Možnost dodání ve třech základních délkách - 3, 4 a 5 metrů, případně doplnění o funkci UP/DOWN
(( Stav )) Osazeno EURO koncovkou, optimalizováno pro průměr drátu 0,6 - 1,0mm
